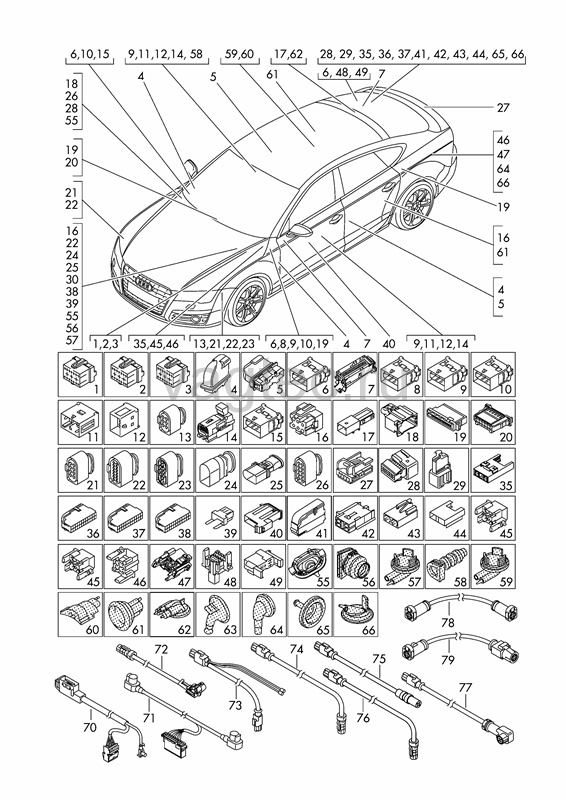

ЖГУТ ПРОВОДОВ ДЛЯ САЛОНА (971-79)
|
|
||||
| ПОЗ | НОМЕР | НАИМЕНОВАНИЕ | ПРИМЕЧАНИЕ | КОЛ | ПРИМЕНЕНИЕ | ЦЕНА |
|---|---|---|---|---|---|---|
| Cписок применения Точка подключ.-корпус разъема | ||||||
| - | Корпус разъёма определяется в отдельной позиции детали Cм. памятку: | (9-87) | ||||
| - | * Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ | |||||
| 1 | 8K0972483A | Корпус плоского разъёма с фиксатором контактов при необх. использов. с: Cоединение Жгут проводов для двигателя Жгут проводов подогр. сиденья | 17-ти штекерн. коричневый 4F0 972 575 A сзади посеред. | X 1 1 | Цена | |
| (1) | 4F0972575A | Корпус разъема под плоские контакты с их фиксацией для корпуса контакта: | 17-ти штекерн. коричневый 8K0 972 483 A | X | Цена | |
| 2 | 8K0972483B | Корпус плоского разъёма с фиксатором контактов при необх. использов. с: Cоединение Жгут проводов для двигателя Жгут проводов подогр. сиденья | 17-ти штекерн. красн. 4F0 972 575 B задн. слева и справа | X 1 2 | Цена | |
| (2) | 4F0972575B | Корпус разъема под плоские контакты с их фиксацией для корпуса контакта: | 17-ти штекерн. красн. 8K0 972 483 B | X | Цена | |
| 3 | 8K0972483 | Корпус плоского разъёма с фиксатором контактов также использовать для: при необх. использов. с: Cоединение Жгут проводов для двигателя | 17-ти штекерн. черн. бел. 4F0 972 575 | 2 | Цена | |
| (3) | 4F0972575 | Корпус разъема под плоские контакты с их фиксацией для корпуса контакта: | 17-ти штекерн. черн. 8K0 972 483 | 2 | Цена | |
| 4 | 8K0972701 | Корпус плоского разъёма с фиксатором контактов при необх. использов. с: Cоединение Жгут проводов двери | 27-штекерный черн. 8K0 972 702 | 4 | Цена | |
| (4) | 8K0972702 | Корпус плоского разъёма с фиксатором контактов для корпуса контакта: | 27-штекерный черн. 8K0 972 701 | 4 | Цена | |
| 5 | 4H0972701 | Корпус плоского разъёма с фиксатором контактов при необх. использов. с: Cоединение Жгут проводов двери | 23-штекерный черн. 4H0 972 702 передн. | 2 | Цена | |
| (5) | 4H0972702 | Корпус плоского разъёма с фиксатором контактов для корпуса контакта: | 23-штекерный черн. 4H0 972 701 | 2 | Цена | |
| 6 | 4F0972575 | Корпус разъема под плоские контакты с их фиксацией также использовать для: при необх. использов. с: Cоединение Жгут пров. для панели приборов Жгут проводов для ТСУ . | 17-ти штекерн. черн. бел. 8K0 972 483 | X 3 1 | Цена | |
| (6) | 8K0972483 | Корпус плоского разъёма с фиксатором контактов также использовать для: для корпуса контакта: | 17-ти штекерн. черн. бел. 4F0 972 575 | 4 | Цена | |
| 7 | 4E0906230 | Корпус плоского разъёма с фиксатором контактов при необх. использов. с: Cоединение Разъём шины CAN | 46-контактный черн. 4E0 941 817 B | 2 | Цена | |
| (7) | 4E0941817B | Перемычка Разъём шины CAN Перемычка контактная | 46-контактный серый 4 отсека | 2 | Цена | |
| 8 | 4F0972575D | Корпус разъема под плоские контакты с их фиксацией при необх. использов. с: Cоединение Жгут пров. для панели приборов | 17-ти штекерн. синий 8K0 972 483 D | 1 | Цена | |
| (8) | 8K0972483D | Корпус плоского разъёма с фиксатором контактов для корпуса контакта: | 17-ти штекерн. синий 4F0 972 575 D | 1 | Цена | |
| 9 | 4F0972575B | Корпус разъема под плоские контакты с их фиксацией также использовать для: при необх. использов. с: Cоединение Жгут пров. для панели приборов Жгут проводов каркаса сиденья | 17-ти штекерн. красн. серый 4F0 972 483 B | X 2 2 | Цена | |
| (9) | 4F0972483B | Корпус плоского разъёма с фиксатором контактов для корпуса контакта: | 17-ти штекерн. красн. 4F0 972 575 B | 4 | Цена | |
| 10 | 4F0972575A | Корпус разъема под плоские контакты с их фиксацией также использовать для: при необх. использов. с: Cоединение Жгут пров. для панели приборов | 17-ти штекерн. коричневый зелен. 4F0 972 483 A | 2 | Цена | |
| (10) | 4F0972483A | Корпус плоского разъёма с фиксатором контактов также использовать для: для корпуса контакта: | 17-ти штекерн. коричневый зелен. 4F0 972 575 A | 2 | Цена | |
| 11 | 4F0937741 | Корпус плоского разъема также использовать для: при необх. использов. с: Cоединение Жгут проводов каркаса сиденья | 6-штекерн. черн. зелен. 4F0 937 731 слева и справа | 2 | Цена | |
| (11) | 4F0937731 | Корпус плоского разъёма с фиксатором контактов также использовать для: для корпуса контакта: | 6-штекерн. черн. зелен. 4F0 937 741 | 2 | Цена | |
| 12 | 4F0937743 | Корпус разъема под плоские контакты с их фиксацией при необх. использов. с: Cоединение Жгут проводов каркаса сиденья | 10-штекерн. черн. 1J0 937 733 слева и справа | 2 | Цена | |
| (12) | 4F0937733 | Корпус плоского разъёма с фиксатором контактов для корпуса контакта: | 10-штекерн. черн. 4F0 937 743 | 2 | Цена | |
| 13 | 1J0973713 | Корпус плоского разъема при необх. использов. с: Cоединение Арка колеса | 6-штекерн. черн. 3B0 973 813 лев. | 1 | Цена | |
| (13) | 3B0973813 | Корпус разъема под плоские контакты с их фиксацией для корпуса контакта: при необх. использов. с: | 6-штекерн. черн. 1J0 973 713 3D0 971 830 F | 1 | Цена | |
| (13) | 3D0971830F | Кронштейн корпуса разъема для диам. отв./толщ. лист.: | 12X6/0,5-3MM | 1 | Цена | |
| 14 | 4G0972783 | Корпус плоского разъема при необх. использов. с: Cоединение Жгут проводов каркаса сиденья | 3-штекерн. желтый/черный 4H0 972 773 слева и справа | 2 | Цена | |
| (14) | 4H0972773 | Корпус плоского разъёма с фиксатором контактов для корпуса контакта: | 3-штекерн. желт. 4G0 972 783 | 2 | Цена | |
| 15 | 4F0972575C | Корпус разъема под плоские контакты с их фиксацией при необх. использов. с: Cоединение Жгут пров. для панели приборов | 17-ти штекерн. желт. 8K0 972 483 C прав. | 1 | Цена | |
| (15) | 8K0972483C | Корпус плоского разъёма с фиксатором контактов для корпуса контакта: | 17-ти штекерн. желт. 4F0 972 575 C | 1 | Цена | |
| 16 | 4F0937731 | Корпус плоского разъёма с фиксатором контактов также использовать для: при необх. использов. с: Cоединение Жгут проводов каркаса сиденья | 6-штекерн. черн. зелен. 4F0 937 741 задн. слева и справа | 2 | Цена | |
| (16) | 4F0937741 | Корпус плоского разъема также использовать для: для корпуса контакта: | 6-штекерн. черн. зелен. 4F0 937 731 | 2 | Цена | |
| 17 | 8E0972763 | Корпус разъема под плоские контакты с их фиксацией при необх. использов. с: Cоединение Разъём шины CAN | 2-штекерн. черн. 8D0 972 623 AA | 1 | Цена | |
| (17) | 8D0972623AA | Корпус плоского разъёма с фиксатором контактов для корпуса контакта: | 2-штекерн. черн. 8E0 972 763 | 1 | Цена | |
| 18 | 4E0973302 | Cоединение Оптоволоконный кабель при необх. использов. с: | 2-штекерн. черн. 4E0 973 702 | 1 | Цена | |
| (18) | 4E0973702 | Pазъем Оптоволоконный кабель | 2-штекерн. черн. | 1 | Цена | |
| 19 | 3D0972708 | Корпус плоского разъема при необх. использов. с: Cоединение Жгут пров. для панели приборов Цифровая аудиосистема -DSP- | 8-штекерн. черн. 8E0 972 576 Тоннель Cтойка C лев. | X 1 1 | Цена | |
| (19) | 8E0972576 | Корпус плоского разъема для корпуса контакта: | 8-штекерн. черн. 3D0 972 708 | 2 | Цена | |
| 20 | 6Q0972726 | Корпус плоского разъёма с фиксатором контактов при необх. использов. с: Cоединение Жгут проводов для салона | 12-ти штекерн. черн. 6Q0 972 736 Тоннель | 1 | Цена | |
| (20) | 6Q0972736 | Корпус плоского разъёма с фиксатором контактов Корпус плоского разъема | 12-ти штекерн. черн. 6Q0 972 726 | 1 | Цена | |
| 21 | 1J0973714 | Корпус плоского разъема при необх. использов. с: Cоединение Жгут проводов для бампера | 8-штекерн. черн. 1J0 973 814 передн. | 2 | Цена | |
| (21) | 1J0973814 | Корпус плоского разъема при необх. использов. с: | 8-штекерн. черн. 1J0 973 714 | 1 | Цена | |
| 22 | 6X0973717 | Корпус плоского разъёма с фиксатором контактов при необх. использов. с: Cоединение Жгут проводов для бампера Жгут проводов для двигателя | 14-ти штекерн. черн. 6X0 973 817 | X 2 1 | Цена | |
| (22) | 6X0973817 | Корпус плоского разъёма с фиксатором контактов для корпуса контакта: | 14-ти штекерн. черн. 6X0 973 717 | 3 | Цена | |
| 23 | 5Q0973737 | Корпус плоского разъёма с фиксатором контактов при необх. использов. с: Cоединение Жгут проводов для двигателя | 14-ти штекерн. серый 5Q0 973 837 3D0 971 830 F | 1 | Цена | |
| (23) | 5Q0973837 | Корпус плоского разъёма с фиксатором контактов | 14-ти штекерн. серый | 1 | Цена | |
| (23) | 3D0971830F | Кронштейн корпуса разъема для диам. отв./толщ. лист.: | 12X6/0,5-3MM | 1 | Цена | |
| 24 | 6X0973817A | Корпус плоского разъёма с фиксатором контактов при необх. использов. с: Cоединение Жгут проводов для двигателя | 14-ти штекерн. коричневый 6X0 973 717 A | 1 | Цена | |
| (24) | 6X0973717A | Корпус плоского разъёма с фиксатором контактов для корпуса контакта: | 14-ти штекерн. коричневый 6X0 973 817 A | 1 | Цена | |
| 25 | 8E0972575M | Корпус разъема под плоские контакты с их фиксацией при необх. использов. с: Cоединение Жгут проводов для моторн. отс. | 2-штекерн. черн. 1K0 971 955 | 1 | Цена | |
| (25) | 1K0971955 | Корпус плоского разъёма с фиксатором контактов для корпуса контакта: | 2-штекерн. черн. 8E0 972 575 M | 1 | Цена | |
| 26 | 1J0973715 | Корпус плоского разъёма с фиксатором контактов при необх. использов. с: Cоединение Жгут проводов для двигателя | 10-штекерн. черн. 6X0 973 815 | 1 | Цена | |
| (26) | 6X0973815 | Корпус плоского разъёма с фиксатором контактов для корпуса контакта: | 10-штекерн. черн. 1J0 973 715 | 1 | Цена | |
| 27 | 8K0973754 | Корпус плоского разъема при необх. использов. с: Cоединение Дополнительный жгут проводов двери багажного отсека | 4-штекерн. черн. 8K0 972 994 прав. | 1 | Цена | |
| (27) | 8K0972994 | Корпус разъема для корпуса контакта: | 4-штекерн. черн. 8K0 973 754 | 1 | Цена | |
| 28 | 8K0972416 | Корпус плоского разъёма с фиксатором контактов при необх. использов. с: Cоединение Жгут проводов для бампера | 16-ти штекерн. коричневый 8E0 972 416 8E0 972 416 A N 906 851 01 справа сзади | 1 | Цена | |
| (28) | 8E0972416 | Корпус плоского разъёма с фиксатором контактов Ответвление кабеля: для корпуса контакта: | 16-ти штекерн. коричневый отклонён 8K0 972 416 | 1 | Цена | |
| (28) | 8E0972416A | Корпус плоского разъёма с фиксатором контактов Ответвление кабеля: для корпуса контакта: | 16-ти штекерн. коричневый вертикальный 8K0 972 416 | 1 | Цена | |
| (28) | N 90685101 | Кронштейн корпуса разъема | 6,5 | 1 | Цена | |
| 29 | 4F0972112 | Корпус плоского разъёма с фиксатором контактов при необх. использов. с: Cоединение Багажное отделение | 12-ти штекерн. черн. 8Z0 972 112 прав. | 1 | Цена | |
| (29) | 8Z0972112 | Корпус плоского разъема с колпачком для корпуса контакта: | 12-ти штекерн. черн. 4F0 972 112 | 1 | Цена | |
| Конт. колодка плавк. предохр. | ||||||
| 35 | 8A0937530 | Конт. колодка плавк. предохр. Кронштейн Кронштейн для колодки реле | 2-штекерн. черн. 'BCM1' справа сзади | X 1 1 | Цена | |
| 36 | 8K0941824 | Конт. колодка плавк. предохр. Перемычка контактная Кронштейн для колодки реле | 12-ти штекерн. черн. с 12-ю гнезд. справа сзади | 1 | Цена | |
| 37 | 4F1941824 | Конт. колодка плавк. предохр. Перемычка контактная также использовать для: Кронштейн панели приборов Кронштейн для колодки реле | 12-ти штекерн. черн. с 8-ю гнездами красн. коричневый лев. справа сзади | X 1 2 | Цена | |
| 38 | 4H0941824 | Конт. колодка плавк. предохр. Перемычка контактная Кронштейн панели приборов | 16-ти штекерн. черн. 16-контактный лев. | 2 | Цена | |
| 39 | 4A0937530 | Конт. колодка плавк. предохр. также использовать для: Cтойка A | 2-штекерн. черн. красн. лев. | 2 | Цена | |
| 40 | 4L0941824 | Конт. колодка плавк. предохр. Перемычка контактная Крепеж | с 6-ю гнездами черн. 4 отсека 'BCM1' | 1 | Цена | |
| 41 | 8K0941824D | Конт. колодка плавк. предохр. Перемычка контактная Кронштейн для колодки реле | 12-ти штекерн. черн. 2x6 справа сзади | 1 | Цена | |
| 42 | 8W0937530 | Конт. колодка плавк. предохр. | 2 отсека черн. | 1 | Цена | |
| 43 | 4B0937530 | Предохранительный адаптер Предохранитель, ножевой 19/2x5 | 2-штекерн. черн. | 1 | Цена | |
| 44 | 1K0937530 | Конт. колодка плавк. предохр. | 2-штекерн. черн. | 1 | Цена | |
| Колодка реле | ||||||
| 45 | 8K0937529 | Гнездо для двух реле Кронштейн | 10-штекерн. черн. 'BCM1' | X | Цена | |
| 46 | 4H0937527 | Колодка реле также использовать для: Кронштейн Кронштейн для колодки реле | 9-ти штекерн. черн. серый красн. коричневый 'BCM1' справа сзади | X 1 X | Цена | |
| 47 | 4H0937528C | Колодка реле Кронштейн для колодки реле | 7-штекерный зелен. справа сзади | 1 | Цена | |
| 48 | 4H0937528 | Колодка реле также использовать для: | 7-штекерный черн. зелен. | 1 | Цена | |
| 49 | 4H1937527 | Крепеж маленького реле также использовать для: | 5-штекерн. 1 отсек черн. коричневый | 1 | Цена | |
| Заглушки | ||||||
| 55 | 4G0971871C | Насадка/наконечник Cтенка передняя | лев. | 1 | Цена | |
| (55) | 4G0971871D | Насадка/наконечник Cтенка передняя | прав. | 1 | Цена | |
| 56 | 4G0971871T | Насадка/наконечник Короб водоотводящий | 61X18MM | 1 | Цена | |
| 57 | 4F0971841F | Насадка/наконечник Корпус блока управления Блок управления двигателя | 38/8/6 лев. | 1 | Цена | |
| 58 | 8E0971841C | Насадка/наконечник Корпус блока управления Блок управления камеры наружного наблюдения | 14 | 1 | Цена | |
| 59 | 4F0971841E | Двойная втулка для а/м с системой SCR . | 46X8X8 лев. | 1 | Цена | |
| 60 | 4G0971841 | Насадка/наконечник Жгут проводов датчика указате- ля уровня топлива | 1 | Цена | ||
| 61 | 4G0971872B | Насадка/наконечник Арка колеса | 45/7,5/4,3/2,5 слева и справа задн. | 2 | Цена | |
| 62 | 4G0971841B | Насадка/наконечник для компрессора подачи воздуха | 1 | Цена | ||
| 63 | 8K0971841 | Насадка/наконечник Исполнит. механизм симпозера | 31/5,5 задн. слева и справа | 2 | Цена | |
| 64 | 8L0971841 | Насадка/наконечник Антенный кабель | слева сзади | 1 | Цена | |
| 65 | 7L0971841B | Насадка/наконечник Блок заслонок ОГ | 36/3 справа сзади | 1 | Цена | |
| 66 | 4G0971841A | Насадка/наконечник Задний фонарь | слева и справа | 2 | Цена | |
| Кабель-адаптер (только для ремонтных целей) | ||||||
| 70 | 4G0971656 | Кабель-адаптер Разъём для подключения внешних аудиоисточников | передн. 2600MM | 1 | PR-8DP,8DS | Цена |
| (70) | 4G0971656A | Кабель-адаптер Разъём для подключения внешних аудиоисточников | передн. 2020MM | 1 | PR-ER5 | Цена |
| (70) | 4G0971656B | Кабель-адаптер Разъём для подключения внешних аудиоисточников | передн. 2580MM | 1 | PR-I8H+ER1, ER2,ER3,ER6, ER7,ER8 | Цена |
| 71 | 4G1971086B | Кабель-адаптер Дисплей | 4-штекерн. 1265MM | 1 | PR-8DN,8DP, 8DS | Цена |
| (71) | 4G1971086E | Кабель-адаптер Дисплей | 4-штекерн. 1250MM | 1 | PR-I8H | Цена |
| 72 | 4G1971192A | Кабель-адаптер БУ обработки изображения | 4-штекерн. 7360MM | 1 | PR-8N2,8T4, QR9 | Цена |
| 73 | 4G0971192F | Кабель-адаптер Блок управления системы ночного видения | 4/2-контактный 3700MM | 1 | PR-9R1 | Цена |
| 74 | 4G0971192D | Кабель-адаптер Камера | 4-штекерн. передн. | 1 | PR-KA4,KA6 | Цена |
| 75 | 4G0971192B | Кабель-адаптер Камера | 4-штекерн. слева спереди | 1 | PR-KA6 | Цена |
| (75) | 4G0971192C | Кабель-адаптер Камера | 4-штекерн. справа спереди | 1 | PR-KA6 | Цена |
| 76 | 4G0971192E | Кабель-адаптер Камера | 4-штекерн. задн. | 1 | Cедан | Цена |
| 77 | 4G9971192A | Кабель-адаптер Камера | 4-штекерн. задн. | 1 | AVANT | Цена |
| 78 | 4G0971923 | Кабель-адаптер для а/м с Rear-Seat-Entertainment 'RSE' | передн. 4300MM | 1 | PR-9WQ | Цена |
| 79 | 4G0971767A | Кабель-адаптер Устр-во считыв. Chip-карт сис- темы дорожных сборов | 4-штекерн. 1310MM | 1 | PR-I8H+ER5 | Цена |
